Bac pro SN option RISC (Réseaux Informatiques et Systèmes Communicants)

Le titulaire du baccalauréat professionnel Systèmes Numériques (SN) option RISC est un technicien qui intervient sur les installations et équipements (matériels et logiciels) entrant dans la constitution de systèmes numériques des domaines relatifs aux télécommunications et réseaux, à l’électronique industrielle et embarquée.
Le baccalauréat professionnel SN aborde l’ensemble des compétences professionnelles permettant au technicien d’exercer les activités liées à la préparation, l’installation, la réalisation, la mise en service et la maintenance préventive, corrective et curative (diagnostic, dépannage et réparation).



Les Activités

Aspects Réseaux - Télécommunications :

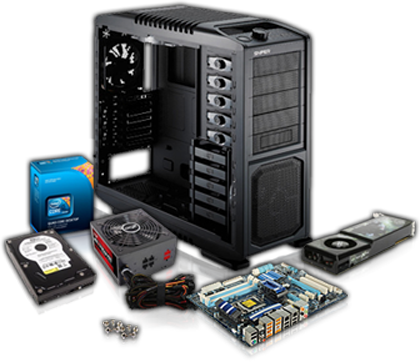

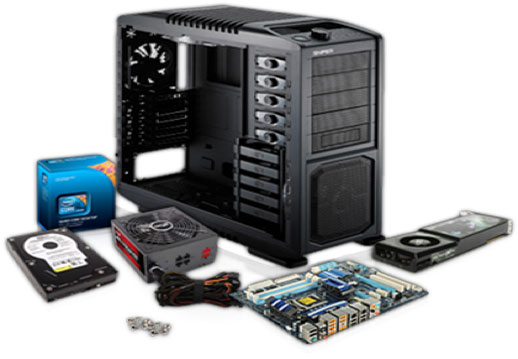

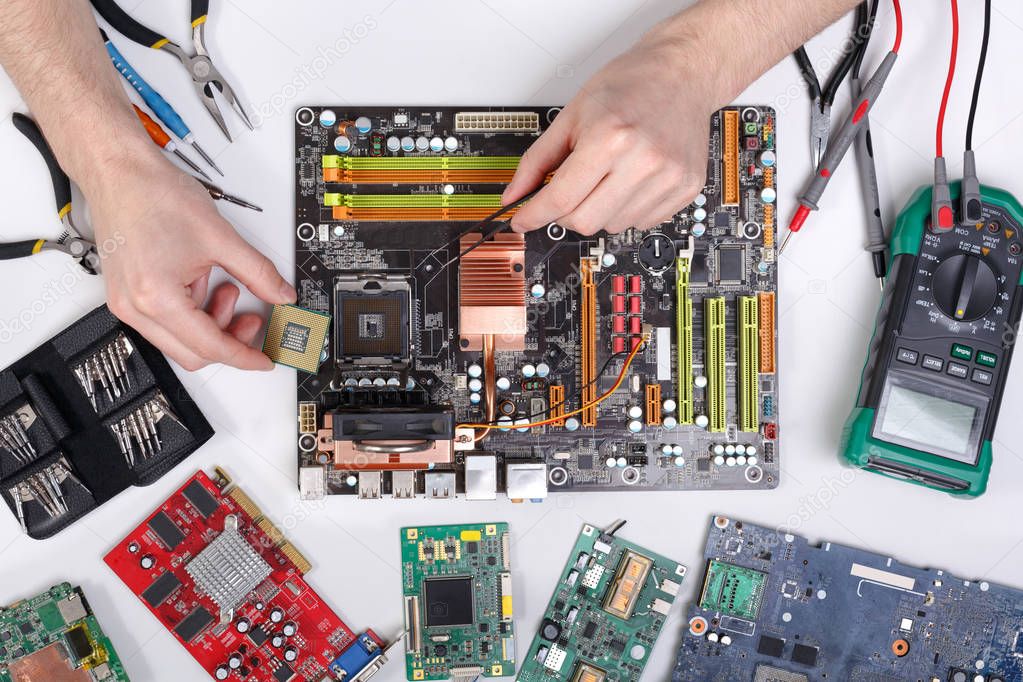

• Assemblage et paramétrage de PCs (en seconde)

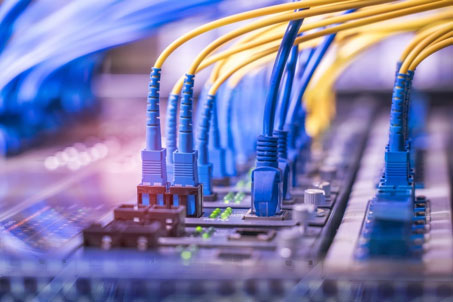

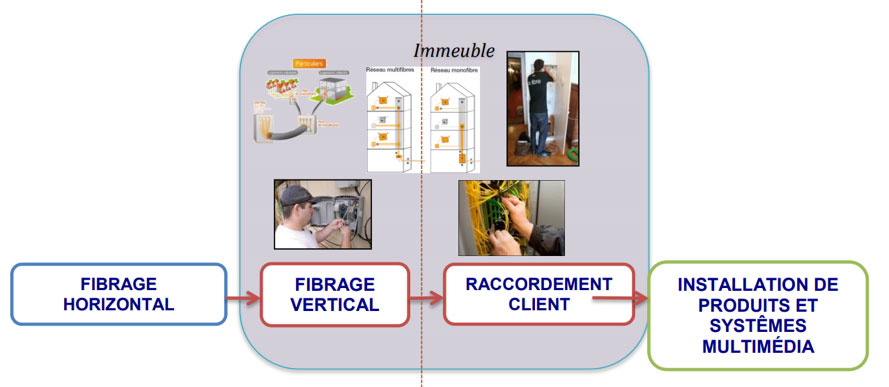

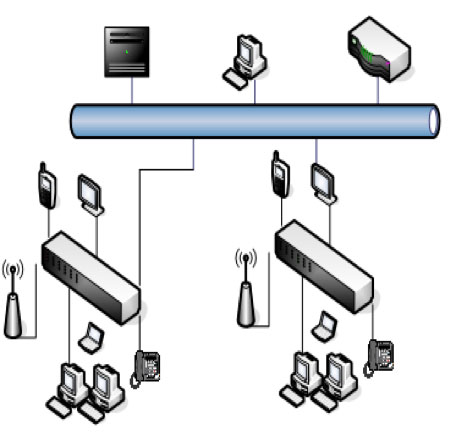

• Câblage réseaux filaires (câbles ou fibre optique)

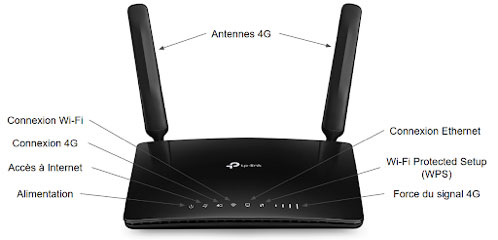

• Paramétrage d’un réseau filaire ou Wifi

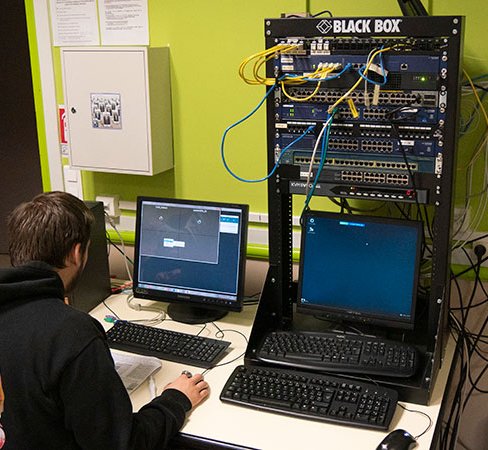

• Installation serveur (Freenas - Camtrace - Pfsense - Open suse - Debian web ftp tftp - Proxmox - Alcasar -Fog)

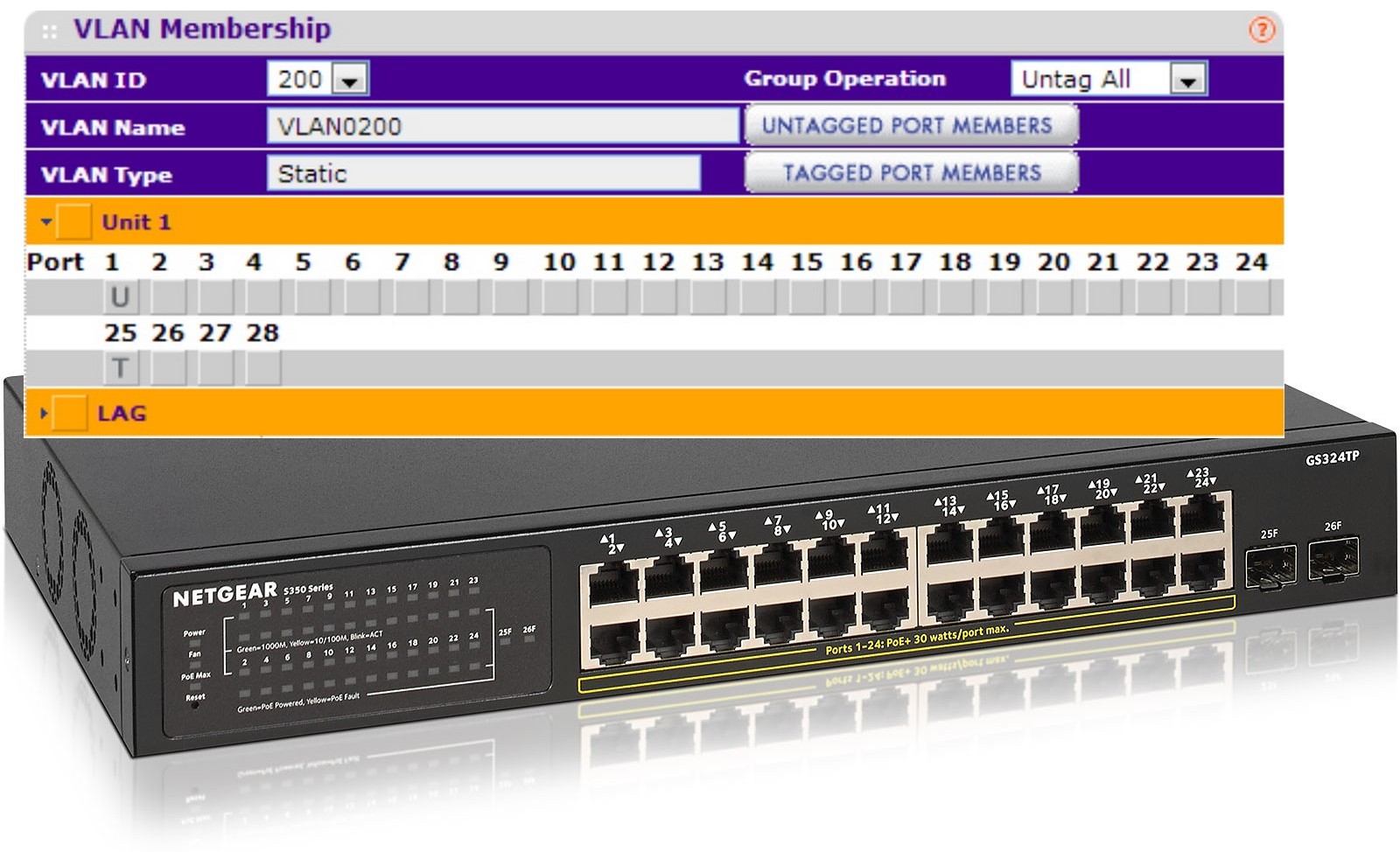

• Paramétrage de switchs (Cisco ,HP, Netgear ) manageables (création de VLANs- agrégation)VIDEO de présentation d'un serveur Camtrace  par un élève   )

Aspect Electronique Embarquée :

• Câblage et paramétrage de modems GPS-GSM pour la gestion de véhicules

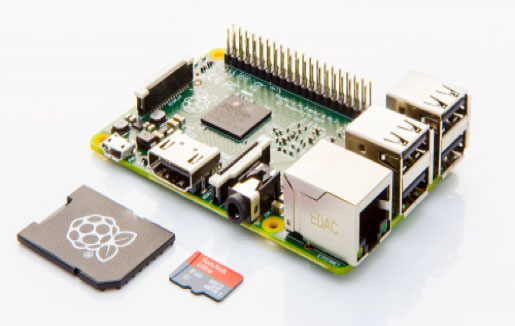

• Initiation à la programmation

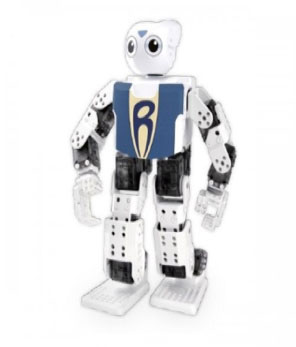

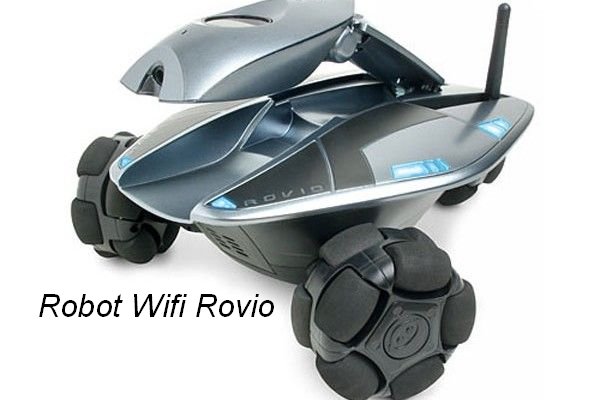

• Initiation à la robotique
• Initiation à la programmation d’applications pour tablettes et smartphones androïd

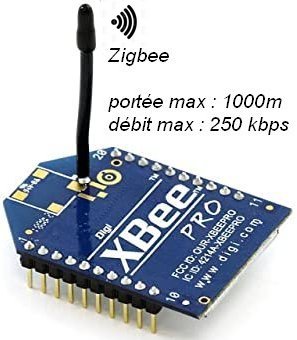

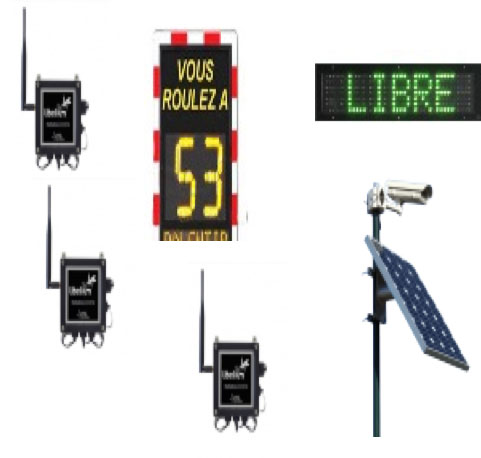

• Systèmes sans fils ( Modules Zigbee , Arrex , Oregon , Lora ...)

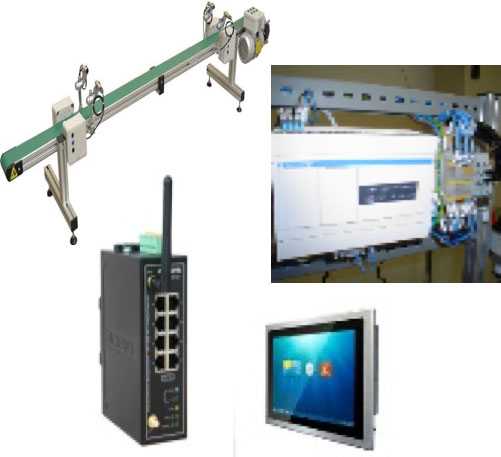

• Câblage et paramétrage de contrôle d’accès, de systèmes domotiques, d’automates programmables
• Mesure et analyse de trames de bus industriels (bus CAN , Modbus ...)

Le titulaire du Bac Pro Systèmes Numériques option RISC est capable d'installer , de paramétrer et de maintenir un réseau informatique ( filaire , fibre optique ou Wifi ) et des systèmes communicants (exemples: station météo , systémes domotiques , mesure de la qualité de l'air , ...)

Fibres optiques avec connecteurs
Soudeuse de fibres optiques

Logiciels utilisés en bac pro SN option RISC

Exemples de logiciels utilisés pour la partie réseaux informatiques:

- Utilisation d'une clé usb bootable avec Windows PE pour la maintenance de PCs

- Packet Tracer de Cisco  (simulateurs de réseaux informatiques)

- Easyphp  , Filezilla Server , .... (gestion d'applications pour serveurs ; serveur FTP )

- Wireshark (analyse de trames ethernet)

Exemples de logiciels utilisés pour la partie Systèmes Communicants :

- Proteus de Labcenter (Saisie de schéma électronique, simulation et création de typon)

- Compilateur C pour microcontrôleurs ( Arduino , PCWH de CCS pour microcontrôleurs PICs)

- Logiciel  M3  pour programmer les automates programmables Millenium M3 de Crouzet

Mesure de la qualité de l'air avec la maquette AQCM05

Jérôme Candau , professeur en bac pro SN option RISC , a mis en place à titre expérimental dans les salles  du lycée Mendes France de Veynes des maquettes prototypes de mesure de la qualité de l’air intérieur ( Maquettes référencées AQCM05 câblées par les élèves de seconde SN ). Ces sondes mesurent et affichent les paramètres suivants :

• température (°C)

• humidité relative (%)

• pression atmospérique (en hPa)

• taux de CO2 (ppm) ( Remarque : 1 ppm = 0,0001 % = 1 / 1 000 000 )

• taux de COV (en ppb =0,0000001% = 1 / 1 000 000 000 ) .

Les grandeurs "température (°C)" et "humidité relative (%)" sont connues de tous avec les zones de confort [17°C - 23°C] et [35% - 65%], ou mieux un graphique humidité/température .

  •  taux de CO2

Le taux de CO2 (dioxyde de carbone) est quelque peu moins connu du grand public. Ce gaz, à l’inverse de son cousin proche le CO (monoxyde de carbone), n’est pas toxique, sauf à de très fortes concentrations. Le taux de CO2 dans "l’air pur" est actuellement estimé à 400 ppm (parties par million), c’est-à-dire à 0,04%. Ce "taux de base" augmente inexorablement du fait des activités humaines. Il était d’environ 280 ppm avant le début de l’ère industrielle. Bien que non dangereux, dès que la concentration de ce gaz augmente, divers symptômes peuvent cependant se manifester : maux de tête, difficulté de concentration, somnolence, etc.

taux_co2

Finalement, la mesure du taux de CO2 est surtout utilisée en tant qu’indicateur du confinement de l’air intérieur, c’est-à-dire d’un renouvellement d’air insuffisant dans une pièce. En cette période de pandémie, le confinement de l’air intérieur surexpose au risque sanitaire. Tous ces éléments incitent donc à surveiller le taux de CO2 : c’est l’objectif de ce projet !

  • taux de COV

Le terme COV correspond aux composés organiques volatils, des gaz à effet de serre provenant généralement de l'ameublement (peinture, colle, vernis), des produits d'entretien, ainsi que des transports et de l'industrie. Les plus connus sont les formaldéhydes, le benzène, et le toluène.

Mesurés en ppb (partie par milliard), les COV sont considérés comme dangereux et peuvent altérer la santé à court terme (migraines) et à long terme : le formaldéhyde a été classé comme cancérogène par le Centre International de Recherche sur le Cancer.

Voici les seuils de pollution COV correspondant aux couleurs des jauges :

Blanc / Très bon : 0-150 ppb

Jaune / Bon : 150-300 ppb

Orange / Moyen : 300-450 ppb

Rouge / Mauvais : 450-600 ppb.

Les capteurs prototypes sont à même d’émettre des alertes visuelles et sonores lorsque les taux de CO2 dépassent certains seuils. Pour l’instant, seules les alertes lumineuses sont actives avec une périodicité de 10 minutes. Ceux qui seraient intéressés par ce projet peuvent évidemment contacter Jérôme pour de plus amples informations.

Pour consulter les données de la  sonde salle 23 , cliquer sur le lien ci-dessous:

http://livebox-veynes.ddns.net:23080

Pour consulter les données des sondes de la section SN ( site 05400_001 ) , cliquer sur le lien ci-dessous:

http://livebox-veynes.ddns.net:40080/aqcm05/graphiques_05400_001_site.php
